變速箱型號：12TX2420TD
變速箱品牌：采埃孚
變速箱系列：ZF TraXon12檔系列
檔位數：12檔
前進檔位：12檔
倒檔數：4個
換檔方式：手自一體
最大輸入扭矩：2400N.m
變速箱重量：265kg
變速箱油容量：13.5L
5檔傳動比：5.895 6檔傳動比：4.565 7檔傳動比：3.655 8檔傳動比：2.831
9檔傳動比：2.174 10檔傳動比：1.684 11檔傳動比：1.291 12檔傳動比：1
倒檔1傳動比：15.537 倒檔2傳動比：12.033 倒檔3傳動比：3.403 倒檔4傳動比：2.636
產品特點：減少換檔次數；節約油耗；優化、增多了空檔滑行；增加駕駛舒適性；優化行駛阻力、車重等參數的計 算，提升車輛駕駛性能。

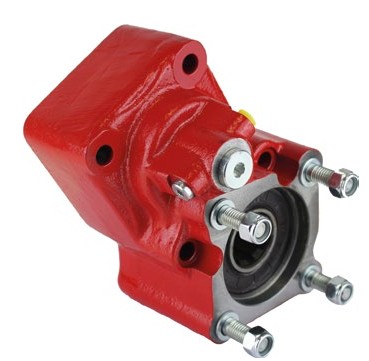

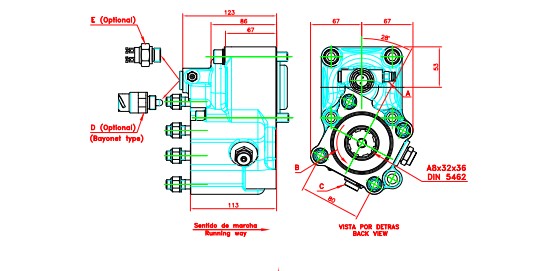

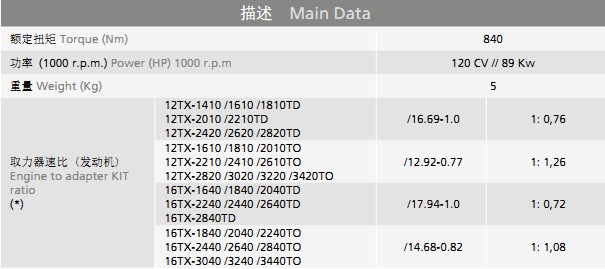

1、標準取力器
氣動 - 后取力器 (1: 1,32)
內部速比1：1.32，ISO 4孔標準輸出。
氣動換擋，連接變速箱后部4孔窗孔。
接觸式信號開關，適用于采埃孚Traxon,Astronic, Eco4。
總述：此說明書適用于采埃孚傳勝ZF Traxon變速箱的取力器配件，以確保變速箱良好運轉。如果不遵守此說明，售后將不理賠。

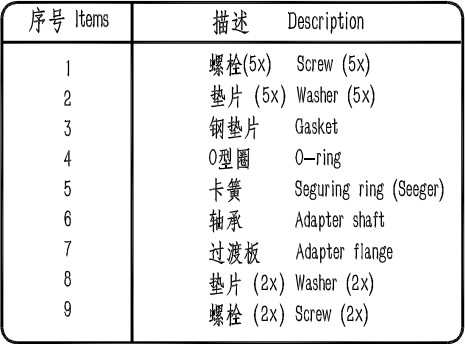

配件清單：

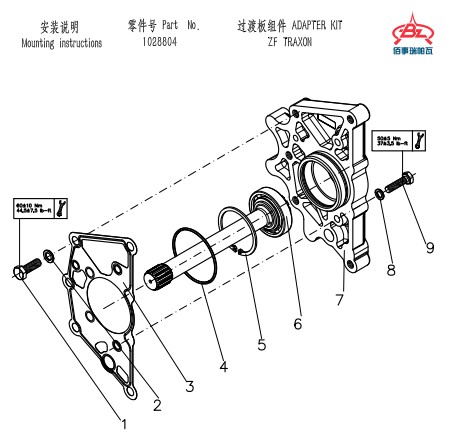

變速箱放油，清除取力器位置的灰塵，泥土等，拆下原變速箱后蓋，清潔安裝面，用一個橡膠錘將PTO軸組件6輕輕敲入過渡板7，并將卡簧5卡入，然后將O型圈5安裝在過渡板上，適當用油脂潤滑。
再將鋼墊片放在變速箱上，最后將過渡板安裝在變速箱上用螺栓1和9，墊片2和8固定，再根據取力器說明書，安裝對應的取力器。
最后務必將變速箱油加到規定液面。

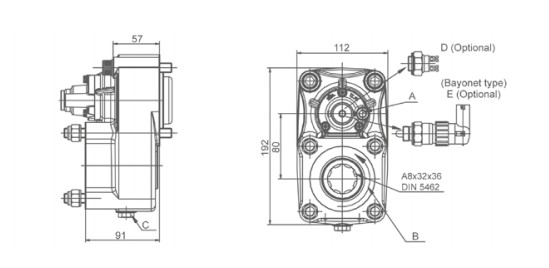

2、轉置取力器

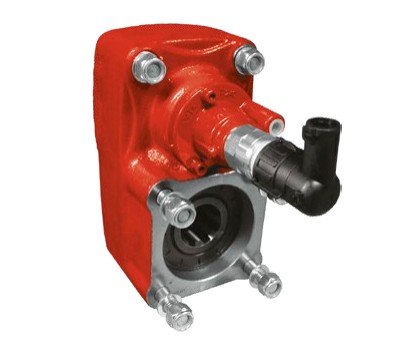

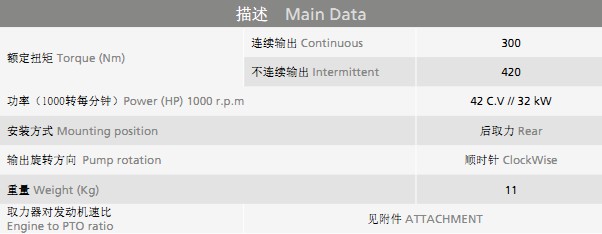

轉置取力器-氣動

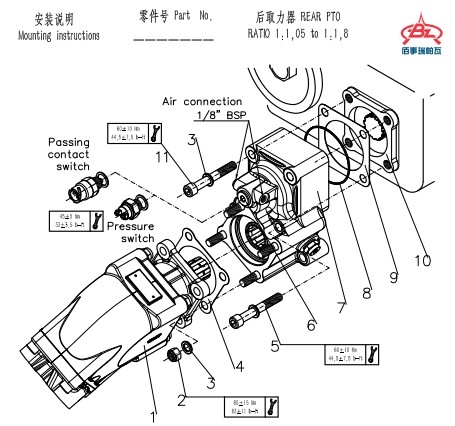

后取力器，5根螺栓固定保證重載泵的安裝固定，適用于采埃孚Traxon，Astronic，Eco4，氣動換擋，ISO4孔輸出。 總述：此說明書適用于后取力1：1.05-1：1.8速比的配件，以確保變速箱良好運轉。如果不遵守此說明，售后將不理賠。

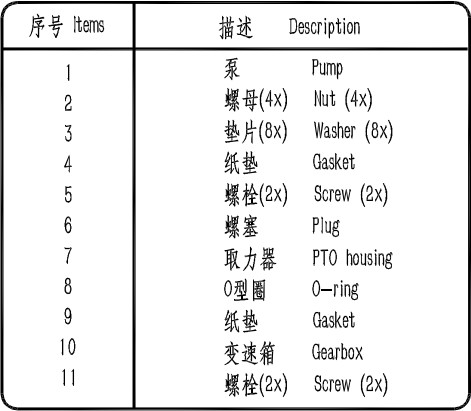

配件清單：
變速箱放油，清除取力器位置的灰塵，泥土等，拆下原變速箱后蓋，清潔安裝面。
在安裝取力器之前，確保O型圈（8）在取力器上，可以用潤滑脂固定。
先將紙墊（9）安裝在變速箱（10）上，將取力器用螺母（5和11）以及墊片（3）固定在變速箱上，然后清潔取力器和泵連接的安裝表面，然后再放上紙墊（4），最后將泵用螺母（2）和墊片（3）固定好。
裝信號開關時，先將螺塞（6）拆下，然后再安裝墊片和信號開關。
最后務必將變速箱油加到規定液面。

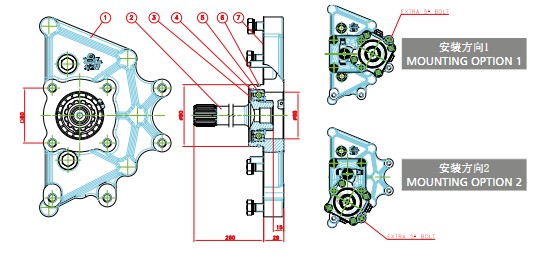

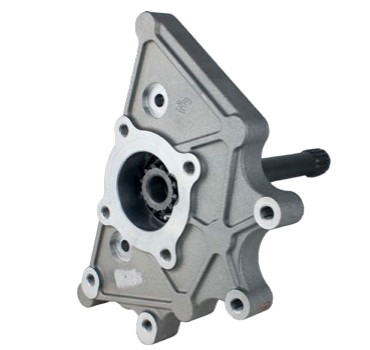

3、取力器過渡連接板
Traxon 系列
14齒連接軸配件，適用于所有ZF S6 90系列取力器。總述：此說明書適用于后取力1：1.05-1：1.8速比的配件，以確保變速箱良好運轉。如果不遵守此說明，售后將不理賠。
配件清單：
變速箱放油，清除取力器位置的灰塵，泥土等，拆下原變速箱后蓋，清潔安裝面。
在安裝取力器之前，確保O型圈（8）在取力器上，可以用潤滑脂固定。
先將紙墊（9）安裝在變速箱（10）上，將取力器用螺母（5和11）以及墊片（3）固定在變速箱上，然后清潔取力器和泵連接的安裝表面，然后再放上紙墊（4），最后將泵用螺母（2）和墊片（3）固定好。
裝信號開關時，先將螺塞（6）拆下，然后再安裝墊片和信號開關。
最后務必將變速箱油加到規定液面。

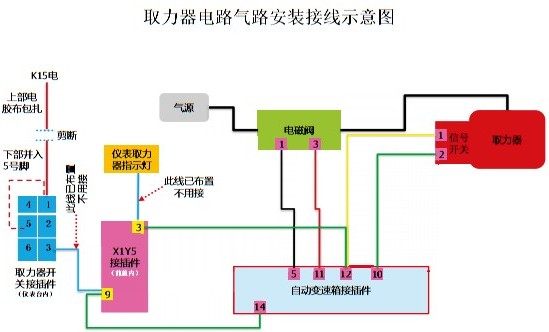

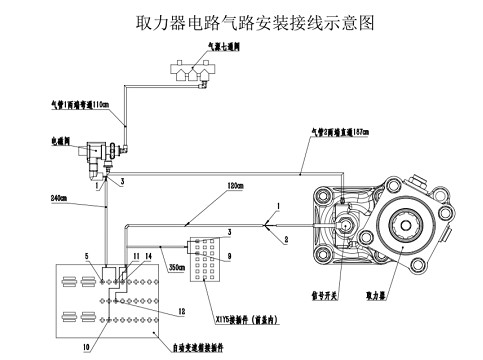

4、取力器電路氣路安裝
